Caso de Estudio

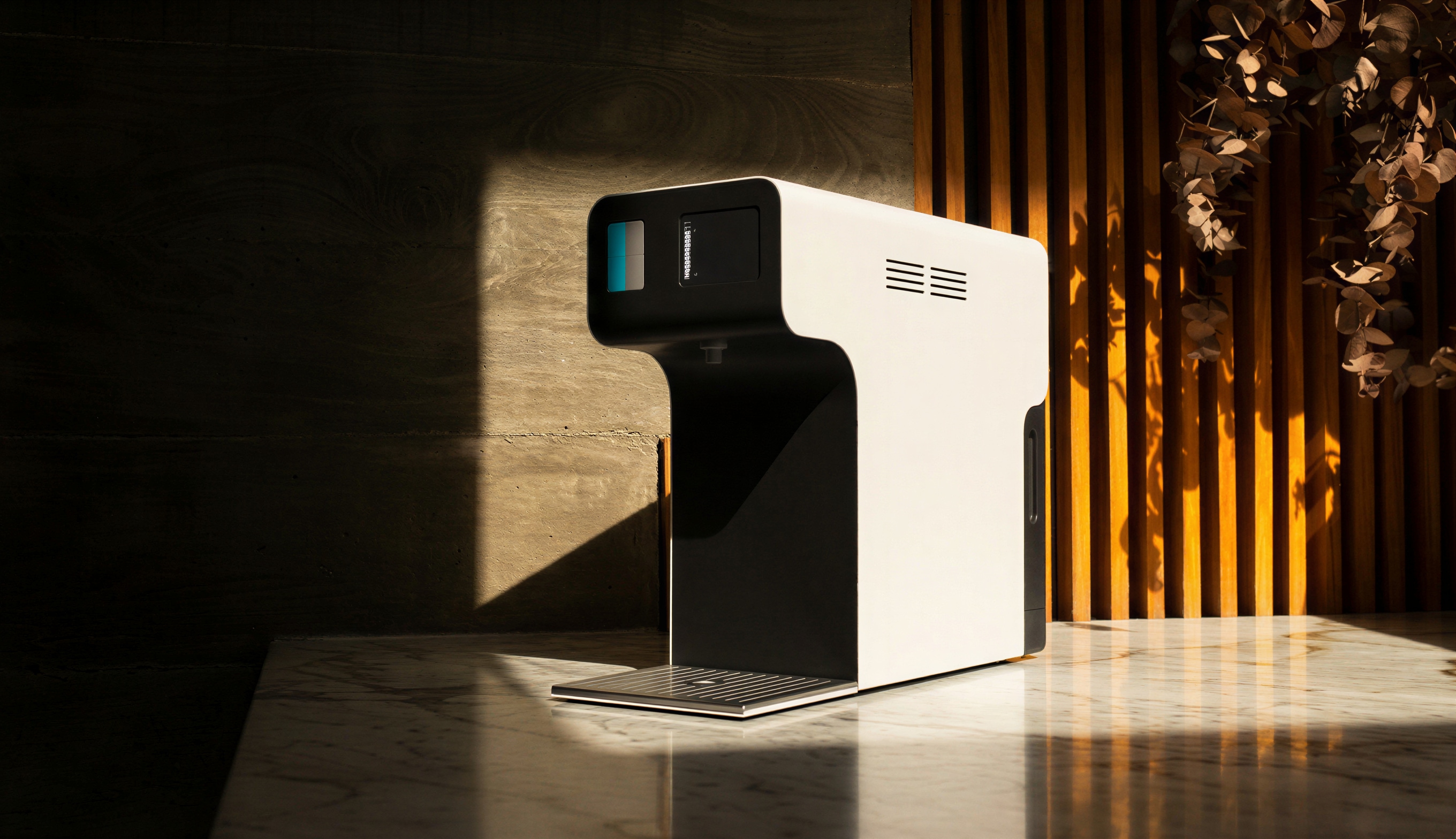

PuriForm.

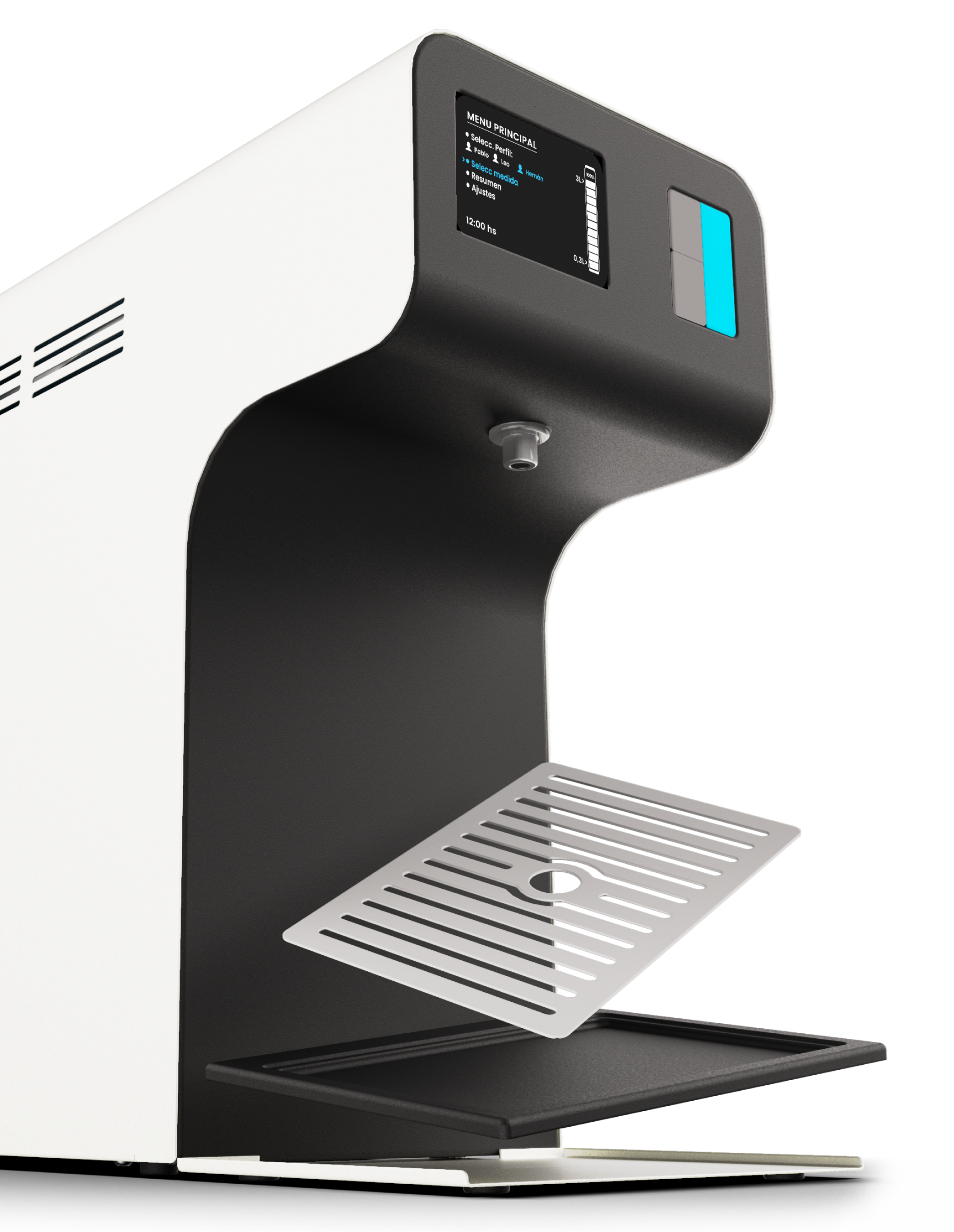

Un purificador de agua diseñado para elevar la experiencia diaria en el hogar.
Cliente
Fadu, UBA.
Rol
Diseñador Industrial
Disciplina
Desarrollo de producto, Electrodomésticos
Año
2024
1. El Desafío
Diseñar para la industria nacional, repensar los procesos de manufactura.
El desarrollo del purificador de agua hogareño PuriForm exigió equilibrar la viabilidad en la Industria Argentina con un diseño de alta precisión. Para lograr competitividad frente a productos con menos restricciones de manufactura, el equipo se hizo a partir de procesos de conformado directo.
Se implementó un chasis metálico interno resuelto mediante mecanizado y chapa plegada, que garantiza la rigidez del equipo. Para la interfaz y los cerramientos, optamos por el termoformado frontal, de tapa y fijo, logrando un producto final que responde a las limitantes locales de fabricación manteniendo una Percepción de Alta gama y una configuración escalable.
2. Ideación

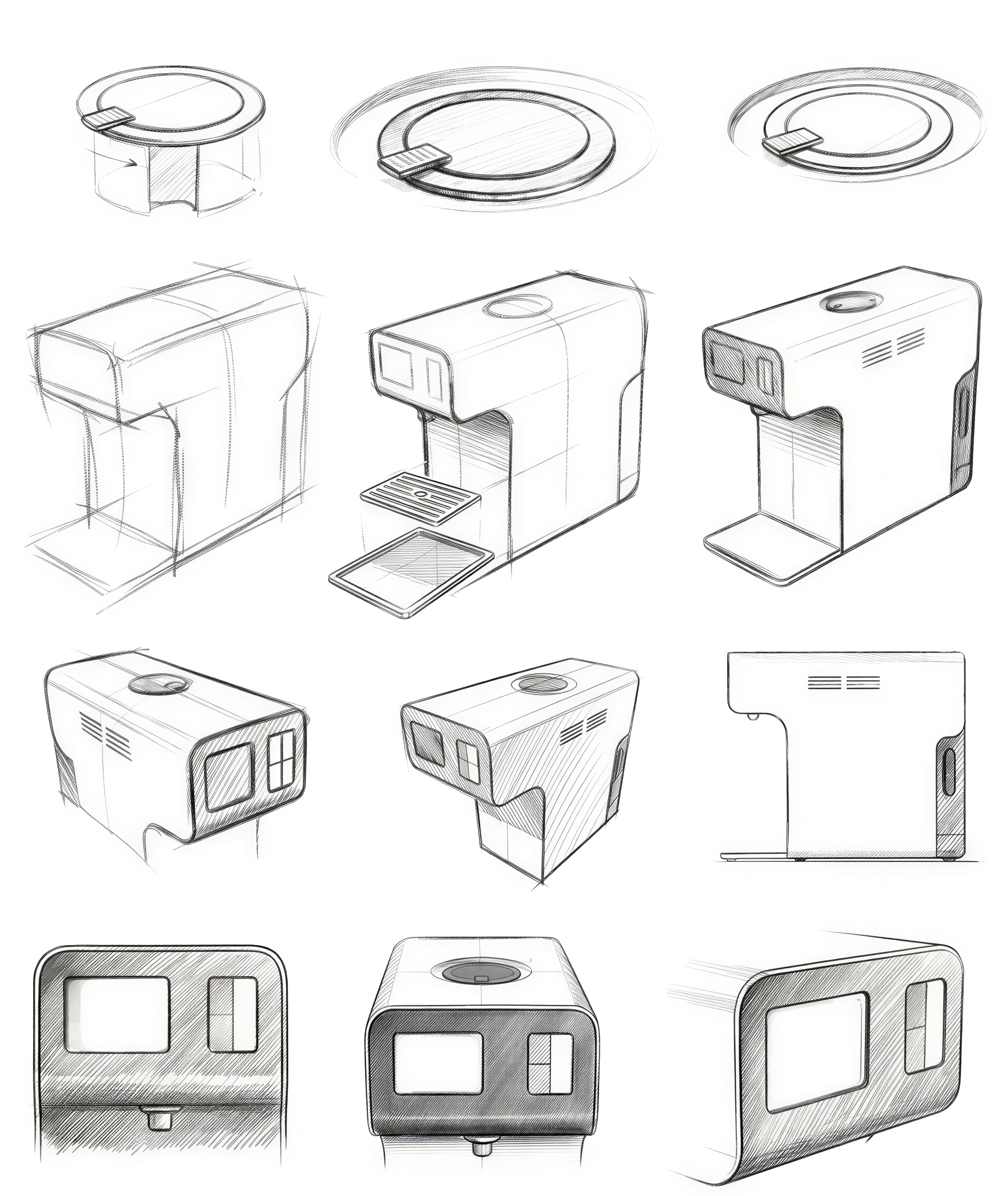

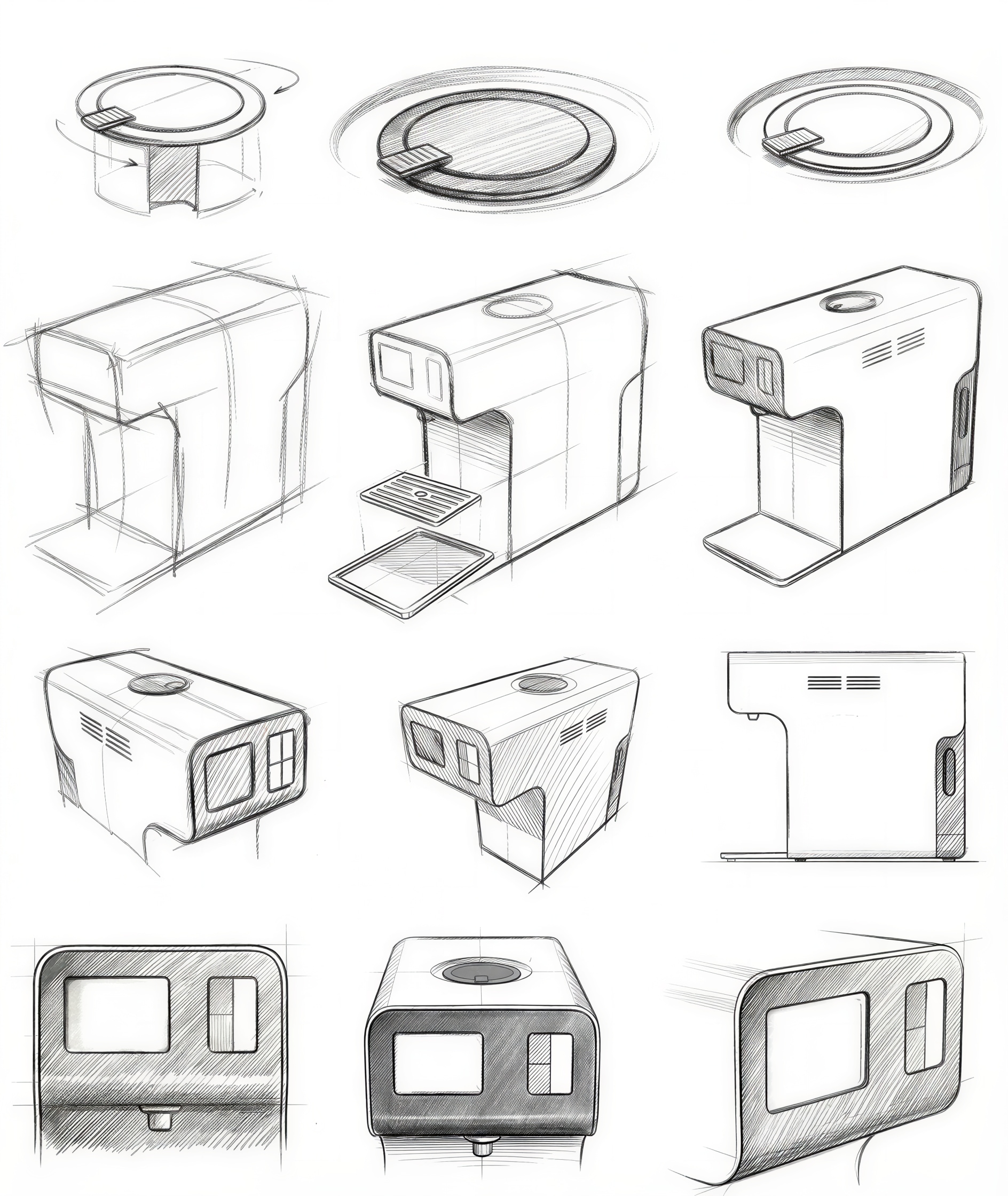

Bocetos y conceptualización

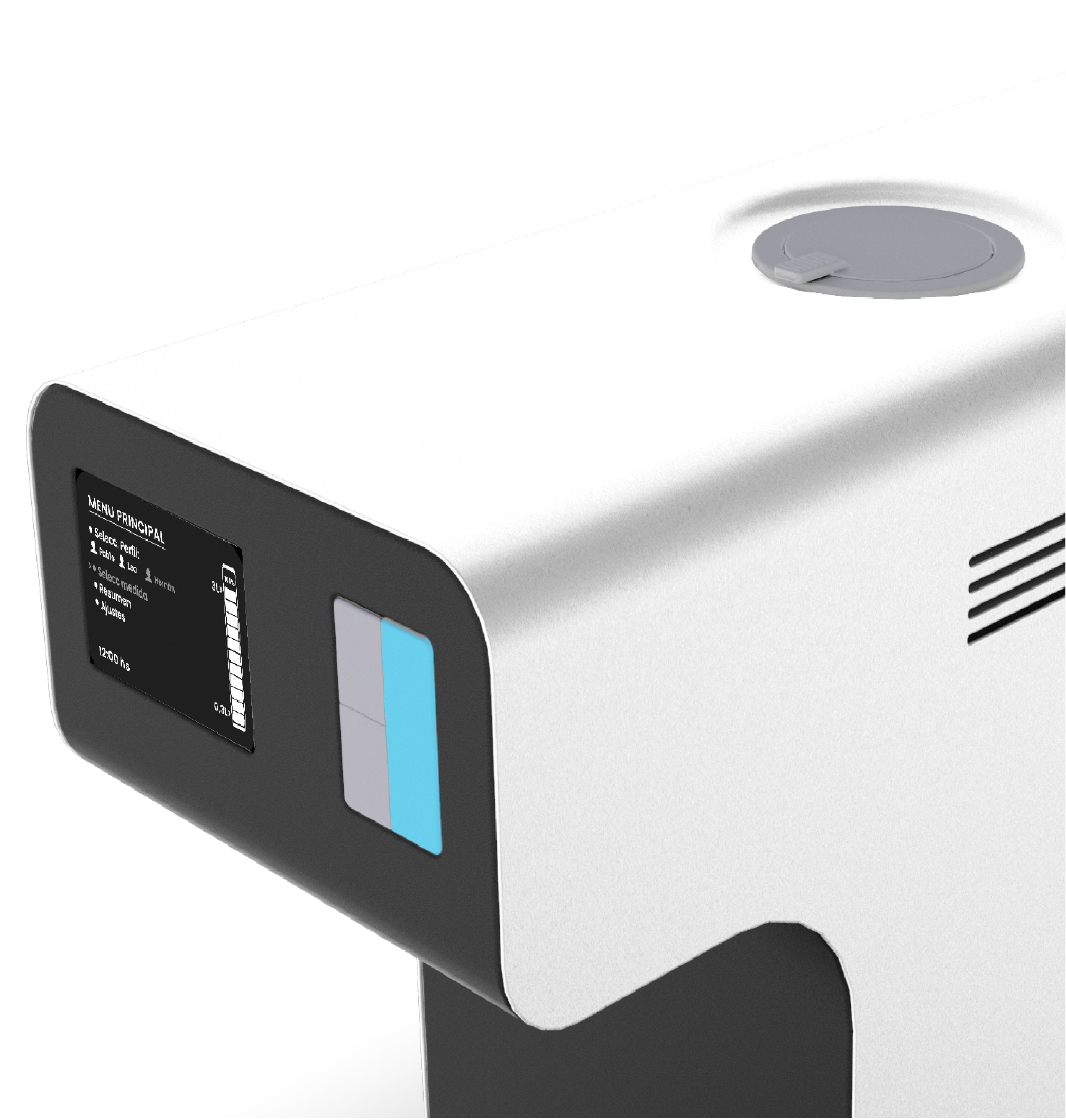

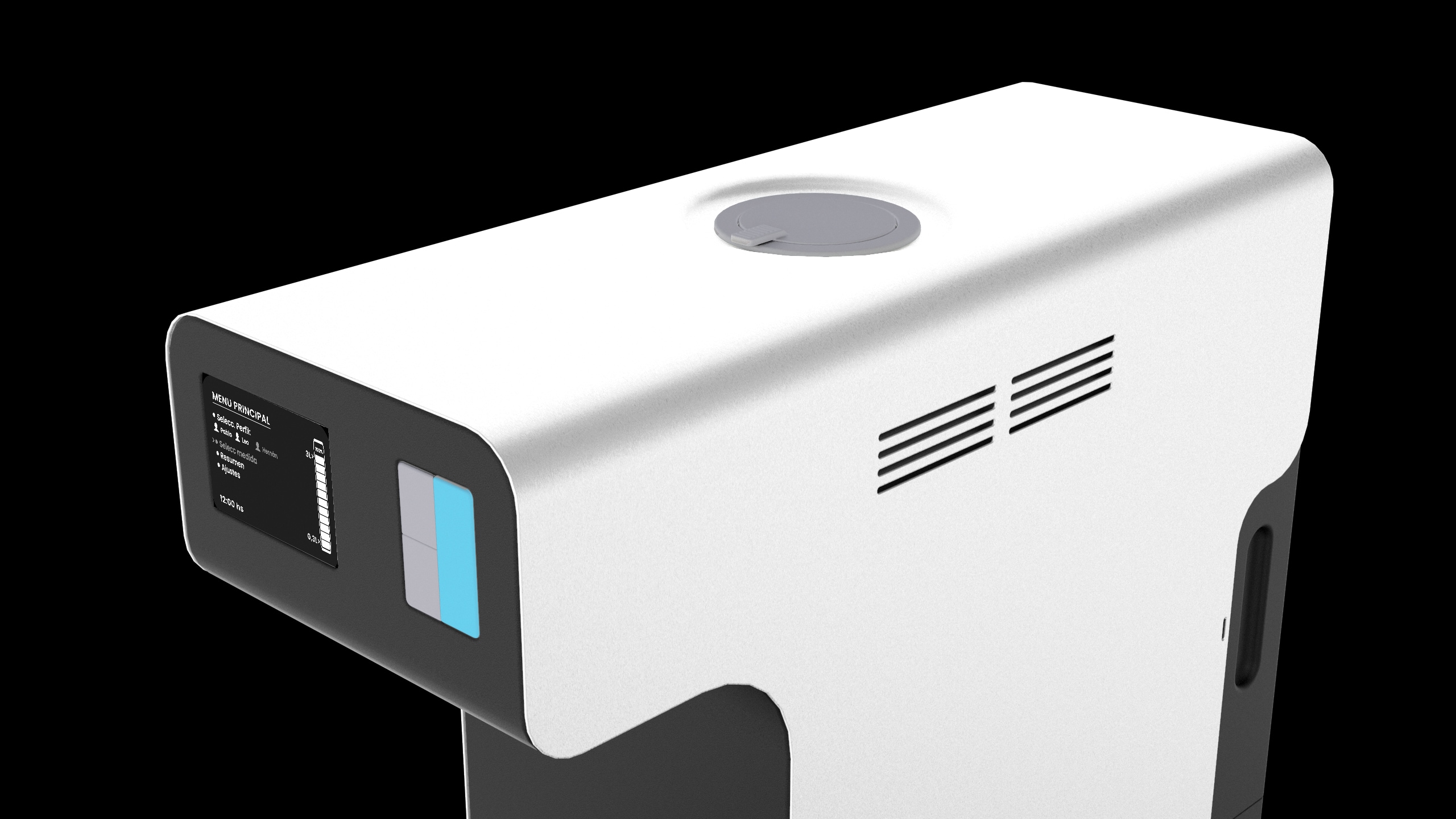

4. Producción y CMF
Ingeniería de Materiales y Producción
5. Desarrollo de Producto
Ensamblaje

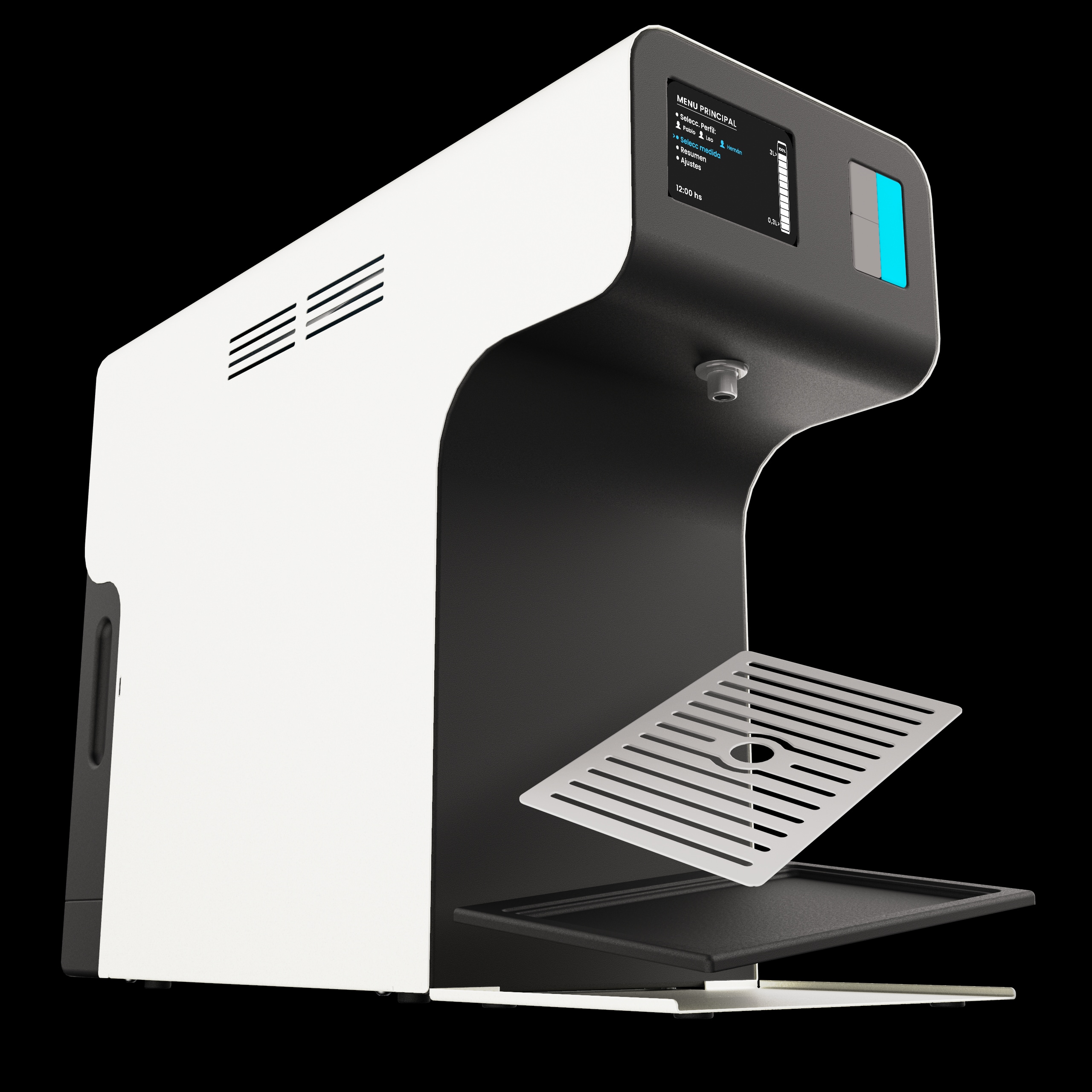

1Anclaje de la electrónica en el termoformado Frontal
2Ensamblaje del depósito y la bomba en el chasis
3Se agregan los filtros con sus codos y conexiones
4Se fija el termoformado Frontal con el conjunto previamente armado
5Se instala el "Jack" al termoformado y se fija toda la pieza al chasis
6Se revisan las conexiones, tanto de agua como eléctricas

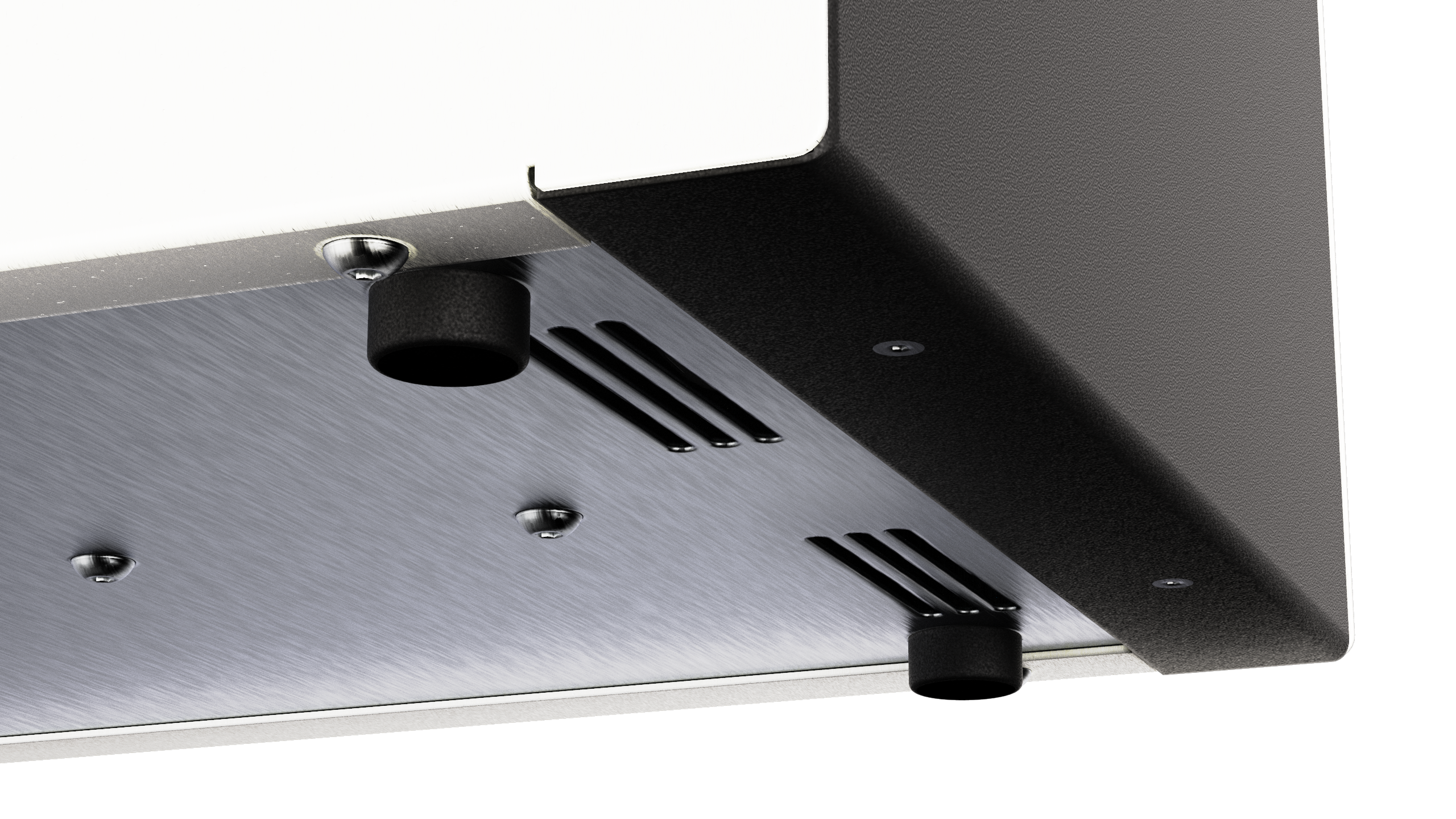

7Se fuerza levemente la chapa "Carcasa" para abrazar todo el chasis, luego se fija con tornillos por abajo
8Se ensambla el posavasos con sus respectivas patas y 2 imanes para poder unirse al chasis
9Se termina el ensamble colocando El termoformado "Tapa" mediante sus encastres. Se coloca la tapa del deposito y el posavasos

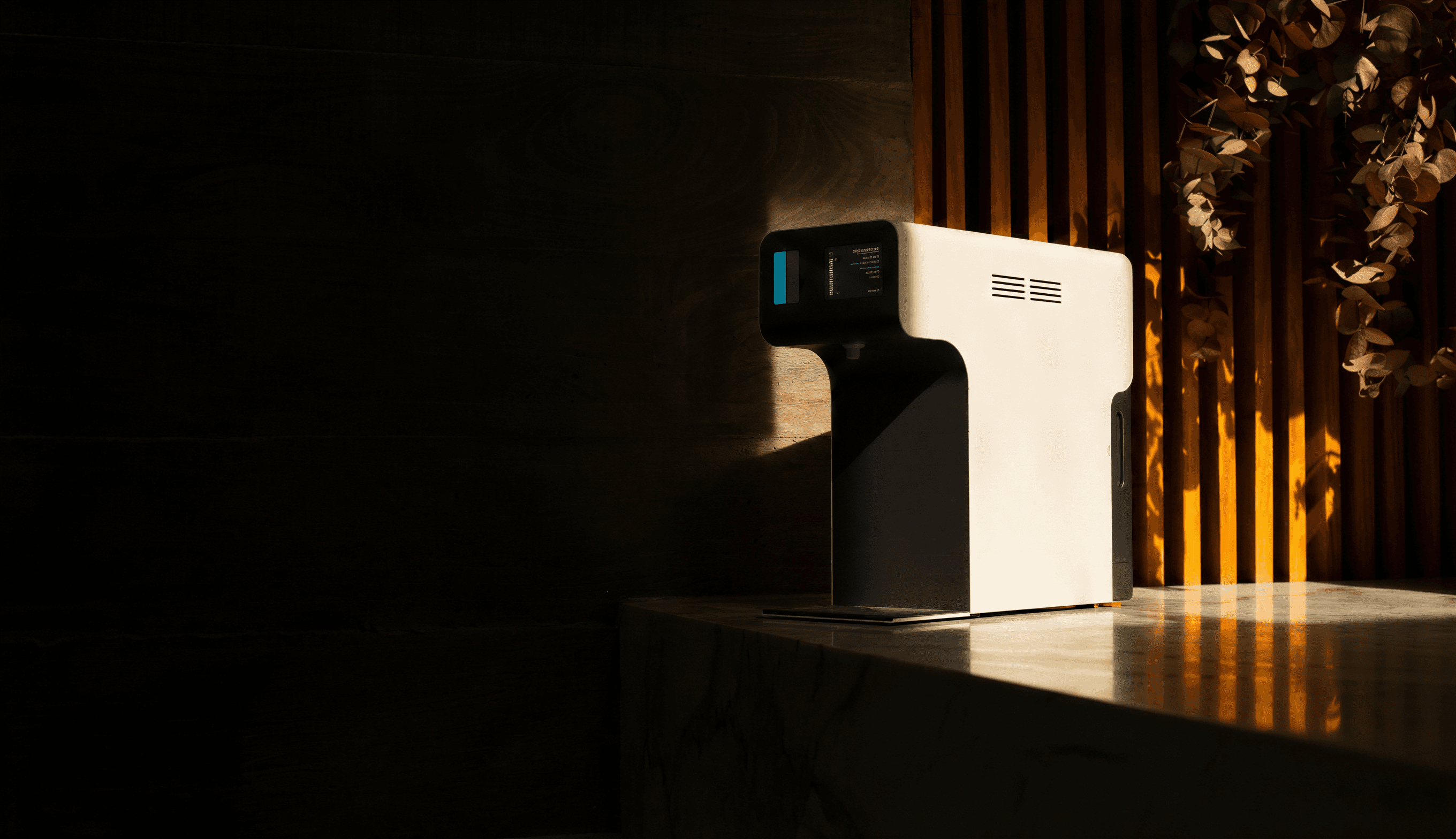

10Ensamble terminado producto final
